Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor Roberto Montesa el Lun Dic 23, 2019 8:37 pm

rubin75 escribió:Champi,¿ cual crees que puede ser un sustituto más económico que el Maverick?



brimstone de MBDA, 200.000 €
Avatar de Usuario
Roberto Montesa

Mensajes: 6139
Registrado: Lun Mar 02, 2009 5:53 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor champi el Lun Dic 23, 2019 9:10 pm

El Maverick ha perdido su sitio. Como cazacarros, un Brimstone es más barato, ligero y efectivo; como antibuque, no tiene el alcance necesario; para atacar posiciones fortificadas mejor una GBU, que te da casi el mismo alcance.

Lo más parecido hoy sería una AASM, que te da más alcance y es bastante más barata a pesar de ser francesa. Precios de 2011: http://www.senat.fr/rap/a12-150-8/a12-1 ... tml#toc290
...
12. AASM - sous-action 9*58
L'armement air-sol modulaire (AASM) a pour mission de détruire ou de neutraliser des cibles terrestres. Il est complémentaire des missiles de la famille SCALP réservés aux objectifs de grande valeur situés dans la profondeur d'un territoire. L'AASM est mis en oeuvre à partir des versions air et marine du Rafale.

Le coût total du programme est de 592,2 M €2011 avec un prix unitaire (hors développement) de :arrow: 164 000 €2011 pour 2 348 kits.

Il existe trois kits de guidage offrant :

- une capacité tout temps (version inertie - GPS)

- une capacité jour-nuit avec une insensibilité au brouillage GPS, grâce à un recalage par imagerie infrarouge (version infrarouge) ;

- une capacité de tir sur cibles mobiles (version laser).

La nouvelle version laser de l'armement est entrée en qualification fin 2011. Un premier tir satisfaisant a eu lieu en mai 2012. La fin de la qualification de cette version et les premières livraisons sont planifiées début 2013.

L'AASM a été utilisé intensivement lors de l'opération Harmattan, à l'occasion de laquelle plus de 200 munitions ont été tirées. L'AASM y a démontré sa fiabilité et son efficacité.

1 024 kits seront livrés d'ici fin 2012. 220 kits devraient être commandés en 2013 et 600 après.
...
champi

Mensajes: 5898
Registrado: Vie Nov 21, 2008 10:53 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor sleath el Mar Dic 24, 2019 11:38 am

Al Maverick lo actualizan con un mejor motor y más alcance, 60 KM y tienes un pepino como Dios manda. Todo es ingeniería.
sleath

Mensajes: 512
Registrado: Dom May 22, 2005 3:08 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor rubin75 el Mar Dic 24, 2019 1:05 pm

Gracias Champi y Roberto.

¿Qué tienen los israelíes parecido al Maverick y al brimstone?
rubin75

Mensajes: 650
Registrado: Mié Sep 12, 2018 4:38 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor poliorcetes el Mié Dic 25, 2019 12:28 am

La familia Spike
Nunca digas que éste es mi último sendero
**
podcast de portierramaryaire
https://www.ivoox.com/podcast-portierra ... 223_1.html

y recuerda nuestro patreon para actualizar el foro y crecer
https://www.patreon.com/portierramaryaire
Avatar de Usuario
poliorcetes
Site Admin

Mensajes: 11589
Registrado: Vie Abr 17, 2009 11:54 am

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor Orel el Mié Dic 25, 2019 9:41 am

La familia Spike

Pero la familia Spike no se dispara desde cazabombarderos como los Maverick, Brimstone y AASM. Desde cazas no sé el similar israelí, si lo hay.

F-16 de EEUU demuestra la capacidad de derribar un misil de crucero con un APKWS

Curioso.
Escucha también el Podcast:
https://www.ivoox.com/podcast-portierramaryaire-podcast_sq_f1456223_1.html
Y tenemos Patreon para sostener y hacer crecer PTMYA:
https://www.patreon.com/portierramaryaire
Avatar de Usuario
Orel
Moderador

Mensajes: 35677
Registrado: Sab Sep 24, 2005 11:33 am
Ubicación: España, cerca del bocho

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor sleath el Mié Dic 25, 2019 2:52 pm

Usan Mavericks y como misiles tácticos el Delilah y el Popeye. Pero eso da igual, ya que para complementar al Maverick usarán sus Hellfire desde sus Drones y sus Apache (también Spike desde estos últimos).
sleath

Mensajes: 512
Registrado: Dom May 22, 2005 3:08 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor poliorcetes el Jue Dic 26, 2019 1:33 am

La pregunta era “parecido”. Y puede implicar el uso y objetivo. Desde tierra, el uso es parecido en la gama superior que desciende del Tamuz
Nunca digas que éste es mi último sendero
**
podcast de portierramaryaire
https://www.ivoox.com/podcast-portierra ... 223_1.html

y recuerda nuestro patreon para actualizar el foro y crecer
https://www.patreon.com/portierramaryaire
Avatar de Usuario
poliorcetes
Site Admin

Mensajes: 11589
Registrado: Vie Abr 17, 2009 11:54 am

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor Chema el Dom Dic 29, 2019 12:30 pm

La USAF hace pruebas para destruir misiles de crucero en vuelo con cohetes de 70mm con APKWS y F16

https://www.defensa.com/otan-y-europa/destruir-misiles-crucero-vuelo-desde-f-16-cohete-70-mm
Chema

Mensajes: 477
Registrado: Dom Jul 14, 2013 8:16 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor poliorcetes el Dom Dic 29, 2019 3:32 pm

Es que, para blancos no combatientes, un APKWS va más que sobrado. Y tiene bastante más alcance que una ronda de 20-27mm
Nunca digas que éste es mi último sendero
**
podcast de portierramaryaire
https://www.ivoox.com/podcast-portierra ... 223_1.html

y recuerda nuestro patreon para actualizar el foro y crecer
https://www.patreon.com/portierramaryaire
Avatar de Usuario
poliorcetes
Site Admin

Mensajes: 11589
Registrado: Vie Abr 17, 2009 11:54 am

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor champi el Dom Dic 29, 2019 8:30 pm

Contrato para el lote 33 del AMRAAM, del que nosotros participamos: https://www.defense.gov/Newsroom/Contra ... e/2047884/
Contracts For Dec. 27, 2019

AIR FORCE

Raytheon Missile Systems Co., Tucson, Arizona, has been awarded a $768,283,907 non-competitive fixed-price incentive (firm) contract for Advanced Medium Range Air-to-Air Missile (AMRAAM) Production Lot 33. This contract provides for the production of the AMRAAM missiles, captive air training missiles, guidance sections, AMRAAM telemetry system, spares and other production engineering support hardware. Work will be performed in Tucson, Arizona, with an expected completion date of Feb. 28, 2023. This contract involves unclassified foreign military sales to Australia, Belgium, Canada, Denmark, Indonesia, Japan, Kuwait, Morocco, Netherlands, Norway, Oman, Poland, Qatar, Romania, Saudi Arabia, Singapore, Slovakia, South Korea, :arrow: Spain, Thailand, Turkey and United Kingdom, which accounts for 47% of the contract value. Fiscal 2018 Air Force and Navy procurement funds in the amount of $21,606,031; fiscal 2019 Air Force and Navy procurement funds in the amount of $356,753,259; fiscal 2020 Navy procurement funds in the amount of $4,212,839; fiscal 2019 Air Force research and development funds in the amount of $7,343,150; fiscal 2020 Air Force and Navy research and development funds in the amount of $10,295,601; fiscal 2020 Air Force operation and maintenance funds in the amount of $1,404,956; and foreign military sales funds in the amount of $366,668,071 are being obligated at the time of award. The Air Force Life Cycle Management Center, Air Dominance Division Contracting Office, Eglin Air Force Base, Florida, is the contracting activity (FA8675-20-C-0033).
...
champi

Mensajes: 5898
Registrado: Vie Nov 21, 2008 10:53 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor seaman el Mar Dic 31, 2019 12:36 am

En esta oportunidad traigo un hilo, que describe otro sistema SAM ruso, se trata del BUK-M2E (SA-17 en el código OTAN)

CONOCIENDO AL MISIL TIERRA-AIRE MÓVIL DE ALCANCE MEDIO MULTIFUNCIONAL 9K317E, BUK-M2E.

Imagen

A manera de introducción veamos como describe Rosoboronexport, empresa rusa encargada de la comercialización de este equipo, al sistema BUK-M2E:
“El sistema Buk-M2E (9K317E) de misiles tierra-aire (SAM, por sus siglas en inglés) multicanal, multifuncional y altamente móvil está diseñado para atacar aeronaves estratégicas y tácticas, helicópteros (incluidos los estacionarios), misiles de crucero y otros vehículos aerodinámicos a lo largo de toda su envolvente de altitud, misiles tácticos balísticos y de lanzamiento aéreo, y bombas de aéreas guiadas, bajo intensas condiciones de ECM y fuego enemigo, así como también destruir objetivos de radio contraste terrestre (clutter)”

COMPOSICIÓN
El sistema SAM BUK-M2E, 9K317E (SA-17 en el código OTAN) es una versión de exportación del SAM ruso BUK-M2, 9K317. A su vez ambos son derivados del SAM de la era soviética BUK, 9K37. (SA-11 en el código OTAN) Por ello comparte la misma configuración básica de vehículos de los anteriores. Teniendo en cuenta que el BUK-M2E presenta dos versiones, la principal BUK-M2E que emplea un chasis autopropulsado por orugas GM-569 (como predecesores BUK, BUK-M2) y la BUK-M2EK que emplea un chasis autopropulsado por ruedas 6x6 MZKT-6922.

Imagen

Una batería de BUK-M2E está compuesta por elementos de combate, elementos de mantenimiento y elementos de entrenamiento.
Los elementos de combate están conformados por los siguientes vehículos:
-01 Puesto de mando (CCU) 9S510E.
-01 Sistema de radar de adquisición de objetivos 9S18M1-3E con alcance instrumental de 150 Km y capacidad de trackear 50 objetivos de forma simultánea.

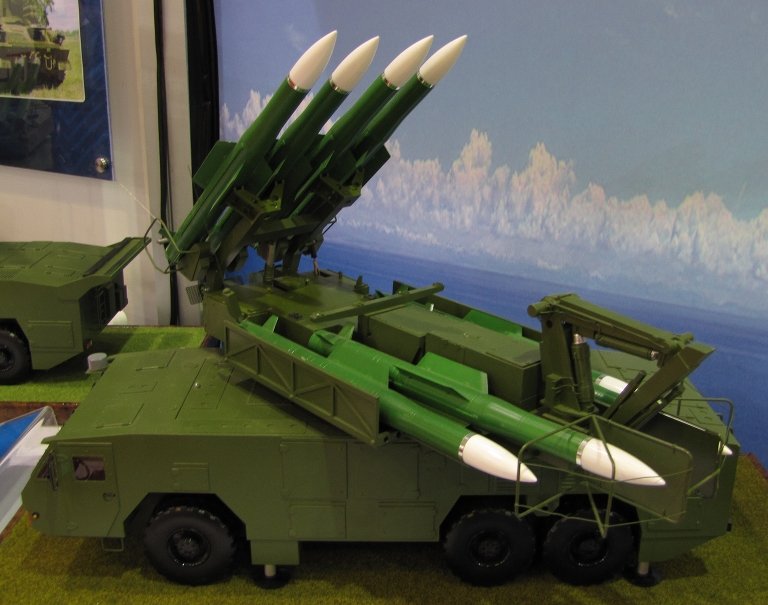

-Hasta 06 vehículos de lanzamiento autopropulsados (Transportador-erector-lanzador y radar=TELAR. Por sus siglas en inglés) 9A317E, con 4 misiles 9M317.
-Hasta 06 vehículos de iluminación y radar de guía (Radar de adquisición de blancos=TAR. Por sus siglas en inglés) 9S36E, con mástil plegable de 21 metros.
-Hasta 12 Vehículo lanzador / cargador (Transportador-erector-lanzador=TEL. Por sus siglas en inglés) 9A316E, con 4+4 misiles 9M317 (4 misiles listo para el disparo más 4 misiles de recarga)

Imagen

Generalmente una batería está conformada por un puesto de comando 9S510E, un radar de exploración 9S18M1-3E, seis TELAR 9A317E, seis TEL 9A316E. Una batería con esta configuración, dispondrá de 24 misiles listos para ser designados en los vehículos TELAR, 24 misiles en los vehículos TEL para objetivos designados por los TELAR y 24 misiles de recarga transportados por los TEL, para un total de 72 misiles disponible en la batería que pueden enganchar hasta 24 objetivos simultáneamente.

Imagen

Imagen

Los elementos de mantenimiento están conformados por vehículos de recarga, grupos electrógenos, grúas, compresores, talleres móviles, equipos de pruebas.

FUNCIONAMIENTO
El BUK-M2E es un sistema antiaéreo-antimisil de guía semiactiva radar, SARH, que puede enfrentar una variedad de blancos como aviones estratégicos y tácticos, helicópteros incluso en estado estacionario, misiles crucero, misiles tácticos balísticos, armas guiadas de precisión e incluso blancos marítimos y terrestres. Puede abatir aviones hasta 45 Km de distancia, misiles tácticos balísticos a 20 Km y misiles crucero de bajo RCS a 15 Km para alturas de hasta 15 mts y 20 km a alturas de hasta 30 mts. Para alturas mayores el alcance contra misiles crucero puede llegar a los 26 Km. (Alcances sin el uso del TAR) Para blancos terrestres la distancia mínima es de 3 Km y la máxima es de 25 Km
Como en sistemas análogos, el ADSM BUK cuando funciona en batería, el radar 9S18M1-3E se encarga de la detección y adquisición de objetivos. Los datos suministrados por este radar, son procesados por el puesto de mando 9S510E, el cual identifica y clasifica los blancos y los asigna a los distintos TELAR y/o TAR en función de la dirección y ubicación del blanco. El vehículo TELAR (9A317E) recibe los datos; dirección, altitud y velocidad, para iluminar y bloquear el blanco al cual va ser dirigidos los misiles que porta o aquellos que lleva el vehículo TEL (9A316E)

Imagen

Luego los elementos de mantenimiento, se encargan del proceso de recarga de misiles.

Imagen

Una característica interesante del sistema BUK, es la capacidad de que la batería se “desdoble” en elementos semiautónomos o autónomos, debido a que los vehículos TELAR y TAR poseen un radar propio que les permite cierto grado de exploración y adquisición de blancos de forma autónoma. Para ello cada vehículo TELAR posee un radar Tikhomirov NIIP 9S36 de barrido electrónico pasivo, PESA, capaz de detectar hasta diez blancos y designar cuatro de ellos de forma simultánea.

Imagen

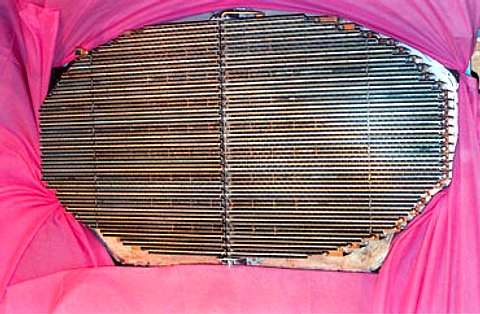

Adicionalmente cada TELAR cuenta con un canal de respaldo electróptico, EO, como respaldo de guía en condiciones de jamm y ECM.

Imagen

Dicho radar trabajando en modo de adquisición de blancos tiene una cobertura de +- 45º en el azimut y de 0º a 50º en la elevación. Trabajando en modo de traqueo o señalización de blancos, el radar tiene una cobertura de 60º en el azimut estando el lanzador estático o 330º rotando el lanzador. Y de -5º a 85º en la elevación. Un blanco con una sección radar, RCS, tipo Mig-21 puede ser detectado a 100 Km y adquirido-traqueado a 85 Km. Un helicóptero estacionario a 30 mts de altitud, puede ser abatido enganchado a 15 Km de distancia. Los horizontes radar son; de hasta 85 Km para una altura de 3000 mts, 35 Km para una altura de 100 mts y 23 Km para una altura de 30 mts.

Imagen

Ahora, estos horizontes radar se pueden ampliar para objetivos que se desplacen a muy baja altura, por debajo de los 30 mts, empleando el vehículo TAR y su radar 9S36E montado en un mástil telescópico de 21 mts que permite detectar-traquear un blanco que se desplace sobre una altura de hasta 10 mts a una distancia de hasta 33 Km.

Imagen

Esta capacidad de operación autónoma, que no es la ideal debido a la exposición continua del radar del TELAR y las limitaciones en el espacio aéreo a vigilar, da mayores posibilidades de supervivencia al sistema en caso de que el radar de adquisición de objetivos 9S18M1-3E se encuentre comprometido.
Ahora trabajando de forma semiautónoma la batería se puede subdividir en varios grupos que pueden trabajar en dispersión con respecto al puesto de comando en distancia de 20-25 Km que sería el alcance LOS del enlace de datos o mayores distancias si se emplea un enlace satelital (recibiendo datos de una red de defensa). Las áreas de cobertura serían de miles de kilómetros con una adecuada dispersión y enlace de datos satelital.
Por ejemplo, una batería típica de 6 TELAR y 6 TEL, se puede subdividir en seis elementos maestro-esclavo, compuestos de un TELAR y un TEL (siempre el TEL debe trabajar esclavizado al TELAR ya que no posee radar propio de iluminación) con posibilidad de enganchar 4 blancos simultáneamente con 8 misiles listos para ser disparados más 4 misiles de recarga en el TEL. Si tomamos en cuenta que la versión sobre ruedas que emplea el chasis bieloruso MKZT-6922 puede desplazarse cómodamente en un área urbana con densa red de carreteras más enlace satelital, las posibilidades de dispersión y empleo en tácticas de shoot and scoot aumentan su supervivencia y el área a proteger desdoblando los componentes de la batería.

MISILES

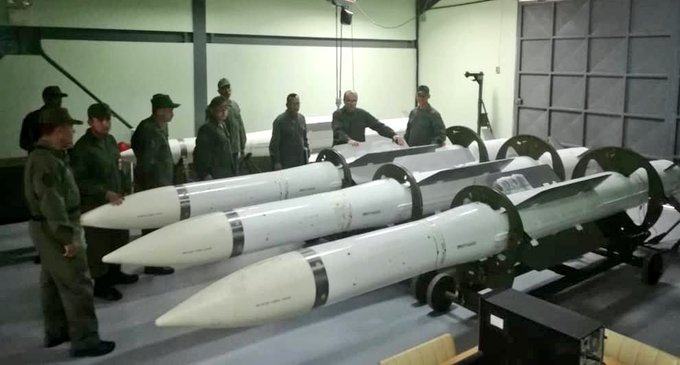

Los misiles empleados por el sistema ADMS BUK-M2E son los 9M317 con una longitud de 5.5 mts, un diámetro de 0.4 mts y un peso de 715 Kg. Posee una cabeza explosiva HE y varillas de 70 Kg con un radio de destrucción de 17 mts, controlada por una espoleta de proximidad por radar y de contacto. Puede ser detonado por radio comando. Utiliza un motor de doble etapa de combustible sólido con un peso de 180 Kg que le permite alcanzar una velocidad de mach 4. La guía es SARH+inercial+radio comando para correcciones de medio curso. Puede abatir objetivos que maniobren hasta 12 Gs, haciendo a su vez el misil 24 Gs.

Imagen

El misil presenta unas características mejoradas con respecto a sus antecesores permitiendo obtener unas tasas de efectividad de 0.9 a 0.95 para aviones y helicópteros, de 0.6 a 0.7 para misiles tácticos balísticos, de 0.7 a 0.8 para misiles crucero y 0.3 a 0.4 para helicópteros en suspensión. La máxima velocidad de los blancos es de 1200 m/s para misiles tácticos balísticos, 1100 m/s para aeronaves en aproximación y de 300 a 400 m/s para aeronaves que se alejan del lanzador.

Aunque hoy en día el que la información de una página web esté en inglés, u otro idioma, no es impedimento para leerla gracias a los traductores en línea, siempre resulta interesante leer directamente en español información técnica de un sistema de armas.

Saludos
seaman

Mensajes: 6
Registrado: Sab Jun 29, 2019 2:14 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor Orel el Mar Dic 31, 2019 5:01 pm

En esta oportunidad traigo un hilo, que describe otro sistema SAM ruso, se trata del BUK-M2E (SA-17 en el código OTAN)

¡Gracias Seaman! :wink:

Contrato para el lote 33 del AMRAAM, del que nosotros participamos

Están diciendo que confirma que ya tendremos C-7, para Eurofighter además de Meteor, y para Hornet. Muy bien.
Escucha también el Podcast:
https://www.ivoox.com/podcast-portierramaryaire-podcast_sq_f1456223_1.html
Y tenemos Patreon para sostener y hacer crecer PTMYA:
https://www.patreon.com/portierramaryaire
Avatar de Usuario
Orel
Moderador

Mensajes: 35677
Registrado: Sab Sep 24, 2005 11:33 am
Ubicación: España, cerca del bocho

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor champi el Jue Ene 02, 2020 11:30 am

Cuerpos de bombas de la familia Mk80 para EEUU y Australia: https://www.defense.gov/Newsroom/Contra ... e/2048556/
...
General Dynamics - Ordnance and Tactical Systems, Garland, Texas, was awarded a $41,820,714 modification (P00002) to contract W52P1J-18-C-0052 for MK82-1 Bomb Bodies, MK82-6 Bomb Bodies, MK83-4 Bomb Bodies and MK84-4 Bomb Bodies in support of Air Force, Navy and Foreign Military Sales (Australia) requirements. Work will be performed in Garland, Texas, with an estimated completion date of Dec. 31, 2022. Fiscal 2018, 2019 and 2020 aircraft procurement, Army funds in the amount of $41,820,714 were obligated at the time of the award. U.S. Army Contracting Command, Rock Island Arsenal, Illinois, is the contracting activity.
...
champi

Mensajes: 5898
Registrado: Vie Nov 21, 2008 10:53 pm

Re: Misiles aire-aire, aire-superficie y antiaéreos

Notapor Orel el Jue Ene 09, 2020 10:30 am

Rusia recibe el primer sistema antiaéreo S-350:
https://www.defensa.com/rusia/fuerzas-a ... ma-misiles

Y la USAF lanza la RFI para el misil SiAW (Stand in Attack Weapon) para el F-35, su nuevo misil antirradar anti A2/AD:
https://www.janes.com/article/93604/usa ... aw-missile
Escucha también el Podcast:
https://www.ivoox.com/podcast-portierramaryaire-podcast_sq_f1456223_1.html
Y tenemos Patreon para sostener y hacer crecer PTMYA:
https://www.patreon.com/portierramaryaire
Avatar de Usuario
Orel
Moderador

Mensajes: 35677
Registrado: Sab Sep 24, 2005 11:33 am
Ubicación: España, cerca del bocho
